در بحث تاسیسات الکتریکی برخی موارد نیاز است که یک سیستم تغذیه مناسب و بدون قطعی داشته باشد.
مثلا در موارد صنعتی اگر شبکه برق اصلی کارگاه به هر دلیل قطع شد بتوانیم تغذیه کارگاه را از یک دیزل ژنراتور تامین کنیم.
در بیمارستانها داشتن یک سیستم تغذیه بدون وقفه در صورت بروز مشکلاتی، چون قطعی یا افت برق شبکه، امری بسیار ضروری است.
به همین منظور سیستمهایی طراحی شده است که خیلی سریع در هنگام خطا در شبکه برق اصلی، تغذیه واحد صنعتی یا یک ساختمان را از طریق ژنراتور یا UPS تامین میکنند.
سیستم ATS دقیقا برای این منظور طراحی شده است.
۳ – زمانی که تغذیه شبکه به حالت عادی بازگشت دوباره بارها را به تغذیه اصلی متصل میکند.
از نظر نیاز و کاربرد، سیستم ATS دارای ساختارهای و توپولوژیهای متفاوتی است.

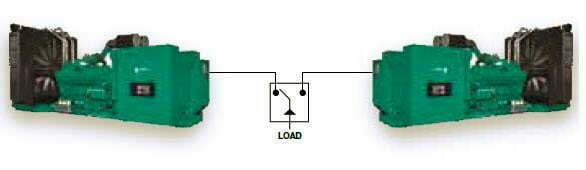

۱ – در دسته اول ما دو ژنراتور برای تغذیه در دسترس داریم که با ایجاد خطا در هر یک بار بر روی ژنراتور دیگر سوئیچ میشود.
در این حالت میتوان یکی از ژنراتورها را اصلی ودیگری را اضطراری در نظر گرفت. شکل زیر این نوع ساختار را نشان میدهد.

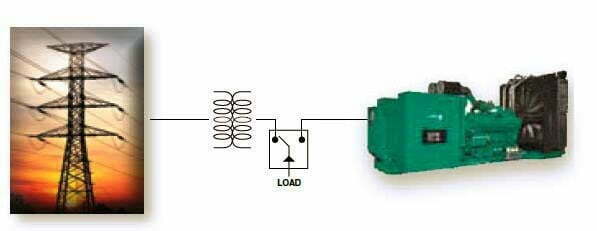

۲ – در نوع دوم ما یک ژنراتور و یک خط تغذیه از شبکه برق داریم که بیشتر تغذیهها و سیستمهای ATS نیز به این صورت هستند.

۳ – در نوع سوم ما دو خط تغذیه از شبکه برق داریم که این مورد بیشتر در شبکههای توزیع دیده میشود.

۴ – در نوع چهارم هم علاوه بر دو خط تغذیه ژنراتور نیز قابل دسترس است.
گرچه گفته شد پر کاربردترین نوع ساختار ATS همان نوع دوم است، ولی همین ساختار هم روشهای مختلف اتصال و عملکرد را دارد.
اما اتصال پایه یک سیستم ATS به این صورت است.
همان طوری که در شکل نیز مشخص است دو ورودی تغذیه اصلی و تغذیه اضطراری داریم.

ورودیها به یک سوئیچ دو وضعیته متصل شده اند که بر اساس شرایط بار را به هر یک از ورودیها متصل میکند.
منبع اصلی ورودی میتواند تک فاز و سه فاز بر حسب نیاز باشد.
همچنین سوئیچ میتوان یک دو عدد کنتاکتور و یا دو عدد SSR باشد. اینکه سیستم از کجا تشخیص میدهد که سوئیچ بایستی در چه وضعیتی قرار بگیرد توسط یک کنترل کننده مرکزی انجام میشود.
این کنترل کننده در هر لحظه ولتاژها و جریانهای ورودی را تشخیص و تست نموده و در صورت نیاز دستور تغییر وضعیت سوئیچ را میدهد.
نکته: در اصطلاح به برخی از تابلوهایی که از روش ATS در آنها استفاده شده است تابلوی برق CHANGE OVER گفته میشود.
